ACH (Air Changes per Hour) adalah jumlah siklus pergantian seluruh volume udara di dalam ruangan dalam satu jam — dan ini adalah parameter paling fundamental dalam mendesain sistem HVAC cleanroom. Tanpa perhitungan ACH yang akurat, cleanroom Anda tidak akan mencapai kelas kebersihan yang ditargetkan, sekalipun menggunakan HEPA filter terbaik. Artikel ini menjelaskan cara menghitung ACH langkah demi langkah, lengkap dengan contoh perhitungan, rekomendasi berdasarkan kelas ISO, dan patokan untuk ruangan non-cleanroom.
Ringkasnya: ACH adalah total aliran udara supply dibagi volume ruangan. Dalam satuan metrik, ACH = airflow (m³/jam) ÷ volume ruangan (m³) — ruangan 112 m³ yang disuplai 6.720 m³/jam berarti 60 ACH. Dalam satuan imperial, ACH = (CFM × 60) ÷ volume (ft³). Sisa artikel ini membahas berapa ACH yang sebenarnya Anda butuhkan dan dari mana angka itu diturunkan.
Apa Itu ACH dan Mengapa Penting untuk Cleanroom?
ACH, atau Air Changes per Hour, mengukur berapa kali total volume udara dalam ruangan diganti dengan udara bersih dalam satu jam. Dalam konteks cleanroom, ACH menentukan seberapa cepat partikel kontaminan dapat dihilangkan dari ruangan. Semakin tinggi ACH, semakin cepat udara ruangan dibersihkan, dan semakin rendah konsentrasi partikel yang bisa dicapai.
Standar ISO 14644 tidak secara eksplisit menetapkan ACH minimum, melainkan menetapkan batas konsentrasi partikel per kelas. Namun dalam praktik engineering, setiap kelas ISO cleanroom memiliki rentang ACH yang direkomendasikan berdasarkan pengalaman industri dan regulasi seperti WHO, EU GMP Annex 1, dan Standar CPOB BPOM.
ACH yang terlalu rendah berarti cleanroom Anda tidak akan memenuhi spesifikasi — risiko produk gagal batch, temuan audit, atau bahkan penutupan jalur produksi. Sebaliknya, ACH yang terlalu tinggi membuang energi secara sia-sia, meningkatkan beban AC, dan memperpendek umur filter.
Rumus Dasar Menghitung ACH

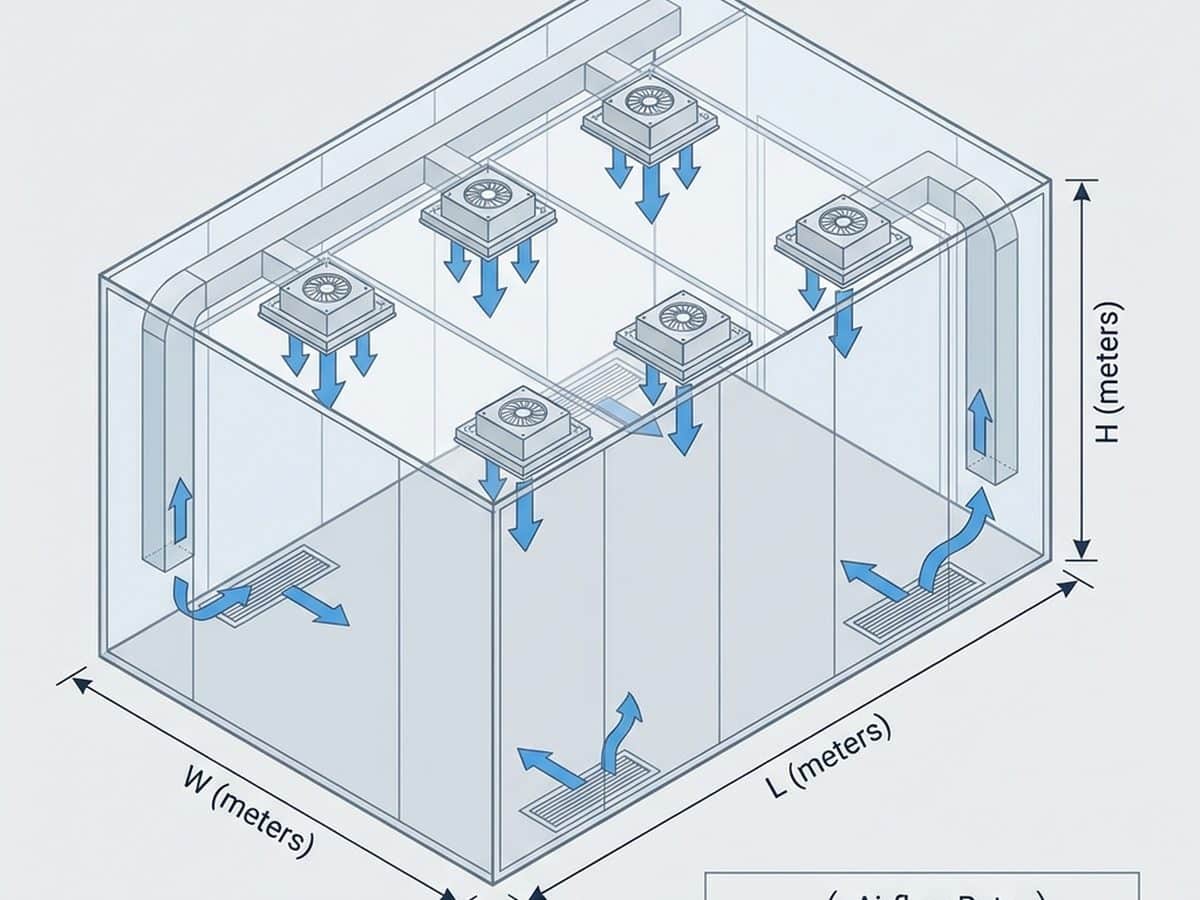

Perhitungan ACH menggunakan rumus sederhana yang menghubungkan volume ruangan dengan kapasitas aliran udara sistem HVAC:
ACH = (CFM × 60) / Volume Ruangan
Atau dalam satuan metrik yang lebih umum di Indonesia:
ACH = (Q × 3600) / V
Di mana:
- Q = laju aliran udara supply dalam m³/detik
- V = volume ruangan dalam m³ (panjang × lebar × tinggi)
- ACH = jumlah pergantian udara per jam
Untuk unit imperial: CFM (Cubic Feet per Minute) adalah laju aliran udara supply, volume ruangan dalam kaki kubik (ft³). Faktor 60 mengkonversi menit ke jam.
Alternatifnya, jika Anda sudah tahu target ACH dan ingin menghitung kebutuhan total aliran udara (airflow):
- Total Airflow (CFM) = (ACH × Volume Ruangan) / 60
- Total Airflow (m³/h) = ACH × Volume Ruangan
Rekomendasi ACH Berdasarkan Kelas ISO Cleanroom
Berikut adalah rentang ACH minimum yang umum digunakan dalam industri untuk setiap kelas ISO 14644-1:
- ISO 1–2: 500–700 ACH — digunakan di industri semikonduktor dan nanoteknologi, membutuhkan desain HVAC khusus dan ULPA filter
- ISO 3–4: 300–500 ACH — wafer fabrication, lithography, zona kritis semikonduktor
- ISO 5 (Kelas 100): 200–400 ACH — filling aseptik farmasi, ruang operasi MOT ortopedi/implan, microelectronics assembly
- ISO 6 (Kelas 1.000): 120–200 ACH — produksi obat non-steril, pembuatan perangkat medis, ruang operasi umum
- ISO 7 (Kelas 10.000): 60–90 ACH — area persiapan farmasi, compounding, buffer room, corridor cleanroom
- ISO 8 (Kelas 100.000): 20–40 ACH — anteroom, gowning room, area pengemasan, ruang produksi makanan steril
- ISO 9: 10–15 ACH — cleanroom kelas paling rendah, area pendukung, gudang bahan baku terkontrol
Sebagai contoh praktis: sebuah pabrik farmasi yang memproduksi obat injeksi wajib memiliki zona filling di kelas ISO 5 dengan minimum 200 ACH, mengacu pada Standar CPOB yang berlaku — Peraturan BPOM Nomor 7 Tahun 2024 sebagaimana diubah dengan Peraturan BPOM Nomor 7 Tahun 2025 — dan EU GMP Annex 1. Sementara itu, area penimbangan bahan baku bisa beroperasi di ISO 7 dengan 60 ACH. Jika dokumen desain yang Anda pegang masih menyitir CPOB 2018, bagian regulasinya perlu diperbarui sebelum dipakai sebagai dasar spesifikasi.
Standar ACH untuk Ruangan Non-Cleanroom
Sebagian besar pertanyaan tentang ACH sebenarnya bukan tentang cleanroom: ruang rawat, laboratorium, dapur produksi, kantor, atau gudang. Rumus ACH-nya persis sama, tetapi cara menentukan angka targetnya berbeda — dan di sinilah banyak orang keliru.
ASHRAE 62.1 tidak menetapkan ACH
Standar ventilasi yang paling sering dirujuk untuk bangunan non-industri, ASHRAE 62.1, menetapkan kebutuhan udara luar (outdoor air) dalam dua komponen: laju per orang dan laju per satuan luas lantai. Keduanya dijumlahkan, bukan dinyatakan sebagai ACH. Artinya dua ruangan dengan ACH identik bisa punya kualitas udara yang jauh berbeda kalau proporsi udara luar terhadap udara resirkulasinya berbeda — ACH menghitung semua udara yang lewat, termasuk udara yang hanya diputar ulang melalui filter.
Konsekuensi praktisnya: untuk ruangan biasa, jangan mulai dari pertanyaan “berapa ACH yang saya butuhkan”. Mulai dari kebutuhan udara luar berdasarkan jumlah penghuni dan luas ruangan, hitung total supply air setelah ditambah resirkulasi dan beban pendinginan, baru konversi ke ACH kalau Anda memang perlu angka itu untuk pembanding.
Kapan ACH menjadi angka yang mengikat
ACH baru menjadi kriteria desain utama ketika tujuannya adalah mengencerkan dan mengeluarkan kontaminan secepat mungkin, bukan sekadar menjaga kenyamanan termal:
- Ruang isolasi airborne — angka desain yang lazim dipakai adalah 12 ACH untuk ruang di bangunan baru dan 6 ACH untuk ruang hasil konversi bangunan lama. Kedua angka ini berasal dari pedoman pengendalian infeksi, bukan dari ISO 14644.
- Laboratorium dengan fume hood — ACH mengikuti kebutuhan exhaust hood, bukan sebaliknya. Kalau hood menarik 1.000 m³/jam dari ruangan 60 m³, ACH ruangan itu otomatis sudah di atas 16 hanya dari exhaust-nya saja.
- Ruang genset, ruang baterai, dan area penyimpanan bahan kimia — ACH ditentukan oleh beban panas atau ambang konsentrasi gas, dan biasanya disebut eksplisit dalam standar keselamatan terkait.
- Dapur komersial dan area proses basah — ditentukan oleh laju exhaust hood dan kebutuhan pengendalian uap air.
Untuk rumah sakit di Indonesia, persyaratan bangunan dan prasarana — termasuk ventilasi ruang perawatan dan ruang tindakan — kini mengacu pada Permenkes 6 Tahun 2026 yang menggantikan kerangka pengaturan sebelumnya. Dokumen desain yang masih menyitir peraturan lama perlu diperiksa ulang bagian ventilasinya.
Contoh Perhitungan: Cleanroom ISO 7 untuk Industri Farmasi
Mari kita hitung kebutuhan ACH untuk sebuah proyek nyata. Sebuah perusahaan farmasi di Cikarang berencana membangun cleanroom ISO 7 dengan spesifikasi:
- Panjang: 8 meter
- Lebar: 5 meter
- Tinggi plafon: 2,8 meter
- Target: ISO 7 (Kelas 10.000) → minimum 60 ACH
Langkah 1: Hitung volume ruangan
V = 8 × 5 × 2,8 = 112 m³
Langkah 2: Hitung total airflow yang dibutuhkan
Total Airflow = ACH × V = 60 × 112 = 6.720 m³/h
Konversi ke CFM: 6.720 ÷ 1,699 = 3.955 CFM
Langkah 3: Tentukan jumlah FFU yang dibutuhkan
Jika menggunakan Fan Filter Unit (FFU) dengan kapasitas 1.200 CFM per unit, maka:
Jumlah FFU = 3.955 ÷ 1.200 = 4 unit FFU (dibulatkan ke atas)
Dengan 4 unit FFU 1.200 CFM, ACH aktual menjadi: (4 × 1.200 × 60) ÷ (112 × 35,315) = 72,8 ACH — aman di atas minimum 60 ACH untuk ISO 7.
Perhitungan ini menjadi dasar untuk spesifikasi teknis HVAC, pemilihan FFU, dan estimasi biaya proyek. Seperti dibahas di artikel kami tentang cara menghitung biaya membangun cleanroom, komponen filtrasi dan HVAC biasanya memakan 20-30% dari total anggaran proyek.
Berapa Lama Udara Ruangan Bersih pada ACH Tertentu?
Angka seperti “6 ACH” terdengar abstrak sampai Anda menerjemahkannya menjadi waktu. Kalau udara di dalam ruangan tercampur merata dan sumber kontaminannya sudah berhenti, konsentrasi partikel meluruh secara eksponensial. Waktu yang dibutuhkan untuk menurunkan konsentrasi sebesar fraksi tertentu bisa dihitung langsung dari ACH:
t (menit) = 60 × ln(1 ÷ (1 − R)) ÷ ACH
dengan R = fraksi penurunan yang ditargetkan (0,99 untuk 99%; 0,999 untuk 99,9%). Karena ln(100) ≈ 4,605 dan ln(1.000) ≈ 6,908, rumus itu bisa dipendekkan menjadi:
- Penurunan 99%: t ≈ 276 ÷ ACH menit
- Penurunan 99,9%: t ≈ 415 ÷ ACH menit
Jadi pada 6 ACH dibutuhkan sekitar 46 menit untuk membuang 99% partikel di udara, dan sekitar 69 menit untuk mencapai 99,9%. Pada 12 ACH angkanya turun menjadi sekitar 23 dan 35 menit. Pada 60 ACH — batas bawah cleanroom ISO 7 — penurunan 99% tercapai dalam kurang dari lima menit. Ini alasan sebenarnya cleanroom butuh ACH jauh di atas bangunan biasa: bukan supaya udaranya lebih segar, tapi supaya pemulihan ruangan terjadi dalam hitungan menit di antara dua batch produksi.
Dua catatan sebelum Anda memakai angka ini. Pertama, rumus di atas mengasumsikan pencampuran sempurna; ruangan dengan zona mati — sudut, area di balik peralatan besar, kolong meja kerja — akan lebih lambat dari hasil hitungan. Kedua, rumus ini hanya berlaku setelah sumber kontaminan berhenti. Selama operator masih bekerja di dalam ruangan, konsentrasi partikel bergerak menuju kesetimbangan, bukan meluruh ke nol.
Faktor-Faktor yang Mempengaruhi Kebutuhan ACH
Perhitungan ACH dasar di atas perlu disesuaikan dengan faktor-faktor berikut yang mempengaruhi beban partikulat ruangan:
1. Jumlah Personel dalam Ruangan
Manusia adalah sumber kontaminasi terbesar di cleanroom. Satu orang yang mengenakan cleanroom garment lengkap tetap melepaskan sekitar 100.000 partikel ≥ 0,5 µm per menit melalui aktivitas minimal. Setiap tambahan operator bisa memerlukan kenaikan ACH 5-15% tergantung tingkat aktivitas mereka.
2. Jenis Proses dan Peralatan
Proses yang menghasilkan partikel — seperti penimbangan bubuk farmasi, pengelasan laser, atau perakitan komponen mekanik — meningkatkan beban kontaminasi secara signifikan. Dalam kasus ini, tambahkan safety factor 1,2-1,5 kali ACH minimum.
3. Efisiensi dan Umur Filter
Seiring waktu, filter mengalami penurunan efisiensi karena beban debu (dust loading) dan peningkatan pressure drop. Desain selalu harus memiliki margin 10-20% di atas ACH minimum untuk mengakomodasi penurunan performa filter antara jadwal penggantian. Baca panduan kami tentang penyebab pressure drop pada HEPA filter untuk memahami kapan filter mulai membatasi airflow.
4. Beban Panas dari Peralatan
Peralatan yang menghasilkan panas — oven, autoclave, mesin filling — memerlukan cooling tambahan yang dicapai melalui peningkatan sirkulasi udara. Beban panas dihitung dalam kW dan dikonversi menjadi kebutuhan CFM tambahan untuk menjaga suhu ruangan stabil pada 20-22°C.
5. Recovery Time
Recovery time adalah waktu yang dibutuhkan cleanroom untuk kembali ke tingkat kebersihan target setelah kontaminasi (misalnya setelah pintu dibuka atau shift ganti). Jika recovery time yang ditargetkan pendek (misalnya 5-10 menit), ACH harus dinaikkan. Aturan praktis: untuk memotong recovery time setengah, ACH harus digandakan.
Alat Ukur dan Verifikasi ACH di Lapangan
Setelah cleanroom dibangun, ACH aktual harus diverifikasi melalui pengukuran lapangan. Metode yang digunakan:
- Anemometer / Airflow Hood: Mengukur kecepatan udara (m/s) di setiap diffuser/HEPA terminal. Airflow dihitung dari kecepatan × luas penampang diffuser. Jumlah airflow dari semua diffuser = total supply air, lalu dibagi volume ruangan untuk mendapat ACH.
- Pitot Tube + Differential Pressure Manometer: Untuk mengukur airflow di dalam duct utama. Hasil lebih akurat untuk sistem ducted besar.
- Balometer: Alat khusus untuk mengukur total airflow dari diffuser dengan cepat — umum digunakan saat commissioning dan re-qualification.
- Sistem BMS (Building Management System): Untuk cleanroom modern, sensor airflow terintegrasi di BMS yang mencatat ACH secara real-time dan mengirimkan alert jika ACH turun di bawah threshold.
Pengukuran ACH biasanya dilakukan sebagai bagian dari commissioning awal cleanroom dan kemudian diverifikasi ulang setiap 6-12 bulan dalam program re-kualifikasi berkala.
Kesalahan Umum dalam Perhitungan ACH
Berdasarkan pengalaman proyek lapangan, berikut adalah kesalahan paling sering terjadi:
- Mengabaikan ruang plenum — Volume ruangan harus dihitung dari lantai hingga plafon struktural jika sistem menggunakan plenum return, bukan hanya tinggi ruang kerja. Kesalahan ini bisa menyebabkan under-sizing HVAC hingga 20%.
- Menggunakan airflow nameplate FFU tanpa verifikasi — Kapasitas FFU di katalog diukur pada static pressure nol. Dalam instalasi nyata dengan HEPA filter terpasang, static pressure naik dan airflow aktual biasanya 10-15% lebih rendah dari nameplate.
- Tidak memperhitungkan infiltrasi dan exfiltration — Cleanroom bertekanan positif kehilangan udara melalui celah pintu, pass box, dan penetrasi dinding. Infiltrasi dari anteroom bisa membawa udara yang kurang bersih. Keduanya harus dikompensasi dalam perhitungan total airflow.
- Melupakan beban partikel dari material masuk — Karton, palet kayu, dan kemasan luar adalah sumber partikel besar yang sering diabaikan. Jika material handling signifikan, naikkan margin ACH.
- Mengabaikan aspek akustik dan kenyamanan — ACH sangat tinggi (>300) menghasilkan kecepatan udara yang bisa mengganggu operator dan peralatan sensitif. Desain harus menyeimbangkan kebersihan dengan ergonomi.
FAQ: Pertanyaan Umum tentang ACH
Apa arti 6 ACH?
6 ACH berarti volume udara di dalam ruangan diganti enam kali dalam satu jam, atau rata-rata sekali setiap sepuluh menit. Angka ini paling sering muncul sebagai batas bawah untuk ruang isolasi hasil konversi bangunan lama. Dengan rumus peluruhan di atas, 6 ACH membutuhkan sekitar 46 menit untuk membersihkan 99% partikel di udara setelah sumber kontaminannya berhenti.
Apakah rumus ACH untuk ruangan biasa sama dengan cleanroom?
Rumusnya identik — airflow dibagi volume ruangan. Yang berbeda adalah cara menetapkan targetnya. Untuk cleanroom, target ACH diturunkan dari kelas ISO yang ingin dicapai lalu diverifikasi lewat pengujian konsentrasi partikel. Untuk ruangan biasa, ACH umumnya merupakan hasil dari perhitungan beban pendinginan dan kebutuhan udara luar, bukan angka yang ditetapkan lebih dulu. Lihat panduan klasifikasi ISO 14644 untuk memahami bagaimana kelas kebersihan diterjemahkan menjadi persyaratan teknis.
Apakah ada standar ACH resmi dari BPOM atau Kemenkes?
BPOM dan Kemenkes tidak menerbitkan angka ACH spesifik. Mereka merujuk pada pedoman internasional seperti WHO TRS 961 Annex 6, EU GMP Annex 1, dan PIC/S. Pedoman-pedoman ini menetapkan klasifikasi cleanroom berdasarkan konsentrasi partikel (ISO 14644-1) dan merekomendasikan rentang ACH sesuai kelas tersebut. Konsultan cleanroom yang berpengalaman akan menerjemahkan persyaratan ini ke spesifikasi teknis yang sesuai dengan proses produksi spesifik Anda.
Berapa ACH yang dibutuhkan untuk ruang operasi rumah sakit?
Dalam praktik desain, ruang operasi umum dirancang pada 15-20 ACH dengan filtrasi akhir minimal HEPA H13. Ruang operasi khusus seperti ortopedi, transplantasi, atau bedah jantung dirancang pada 20-25 ACH dengan plafon laminar airflow yang menghasilkan 300+ ACH di zona steril langsung di atas meja operasi. Persyaratan bangunan dan prasarana rumah sakit di Indonesia sendiri kini mengacu pada Permenkes 6 Tahun 2026, jadi pastikan acuan regulasi dalam dokumen desain Anda sudah diperbarui. Modular Operating Theatre (MOT) yang diproduksi Sunrise Purification dirancang untuk memenuhi kedua tingkat kebutuhan di atas.
Apakah bisa menggunakan ACH yang lebih rendah untuk menghemat biaya?
Secara teknis bisa, tetapi risikonya besar. ACH di bawah rekomendasi akan menyebabkan cleanroom gagal klasifikasi saat validasi partikel, yang berarti Anda tidak bisa memulai produksi atau harus menghentikan operasi. Biaya remediasi — membongkar plafon, menambah FFU, mengganti duct — jauh lebih mahal daripada mendesain dengan ACH yang benar dari awal. Selalu konsultasikan desain awal dengan spesialis cleanroom.
Bagaimana cara meningkatkan ACH di cleanroom yang sudah beroperasi?
Beberapa opsi retrofit: (1) Menambah unit FFU pada grid plafon yang masih tersedia, (2) Meningkatkan kecepatan fan pada FFU atau AHU yang sudah ada (jika masih dalam batas spesifikasi motor), (3) Mengganti duct utama dengan ukuran lebih besar untuk mengurangi hambatan, (4) Menambah AHU dedicated jika sistem existing sudah maksimal. Setiap opsi harus dikaji oleh engineer HVAC untuk memastikan tidak mengganggu keseimbangan tekanan antar-ruangan.
Kesimpulan
Menghitung ACH dengan tepat adalah langkah kritis yang menentukan keberhasilan proyek cleanroom Anda. Mulai dari menentukan target kelas ISO, menghitung volume ruangan, memperhitungkan beban kontaminasi, hingga memilih jumlah dan spesifikasi FFU yang tepat — setiap variabel harus diperhitungkan dengan teliti. Margin 10-20% selalu direkomendasikan untuk mengakomodasi penurunan performa filter dan variasi operasional. Untuk ruangan non-cleanroom, ingat bahwa ACH biasanya merupakan hasil perhitungan, bukan titik awalnya.
