Apa Itu Fan Filter Unit (FFU)?
Fan Filter Unit, atau yang biasa disingkat FFU, adalah perangkat filtrasi udara mandiri yang menggabungkan kipas (fan) dan filter HEPA atau ULPA dalam satu unit kompak. FFU dipasang di langit-langit cleanroom atau area produksi bersih untuk menyuplai udara yang sudah tersaring ke ruangan. Sistem ini menjadi komponen inti dalam arsitektur cleanroom modern karena kemampuannya menghasilkan aliran udara laminar yang seragam dengan tingkat kebersihan yang sangat tinggi.
Berbeda dengan sistem AHU (Air Handling Unit) sentral yang mendistribusikan udara melalui ducting panjang, FFU bekerja secara desentralisasi. Setiap unit menangani area tertentu dan bisa dikontrol secara independen. Arsitektur ini memberikan fleksibilitas tinggi dalam desain dan operasional cleanroom, terutama untuk fasilitas yang membutuhkan zonasi kebersihan berbeda-beda dalam satu area.
Komponen Utama Fan Filter Unit
FFU terdiri dari beberapa komponen kunci yang bekerja bersama. Pertama, housing atau casing: biasanya terbuat dari aluminium, baja galvanis, atau stainless steel (SS304/SS316 untuk aplikasi farmasi dan makanan). Material casing harus tahan korosi dan mudah dibersihkan. Housing juga berfungsi sebagai struktur mounting yang dipasang di grid plafon T-bar atau sistem gantung.
Kedua, motor dan kipas (fan/blower): jantung dari FFU. Motor EC (Electronically Commutated) telah menjadi standar industri karena efisiensinya yang 30–50% lebih tinggi dibanding motor AC konvensional. Motor EC memungkinkan kontrol kecepatan variabel yang presisi — Anda bisa menyesuaikan kecepatan dari 0–100% tanpa kehilangan efisiensi. Ini penting untuk kompensasi beban filter yang meningkat seiring waktu.
Ketiga, filter HEPA atau ULPA: elemen filtrasi utama. HEPA H13 (efisiensi 99,97% pada 0,3 µm) cukup untuk ISO Class 7–8, sementara HEPA H14 (99,995%) direkomendasikan untuk ISO Class 5–6. ULPA U15/U16 (99,9995%–99,99995%) digunakan untuk aplikasi paling kritis seperti litografi semikonduktor atau area sterilisasi farmasi.
Keempat, screen mesh atau pre-filter: opsional tapi sangat direkomendasikan. Pre-filter melindungi HEPA dari kontaminasi partikel besar dan memperpanjang umur filter utama hingga 30%.
Bagaimana FFU Bekerja dalam Sistem Cleanroom?

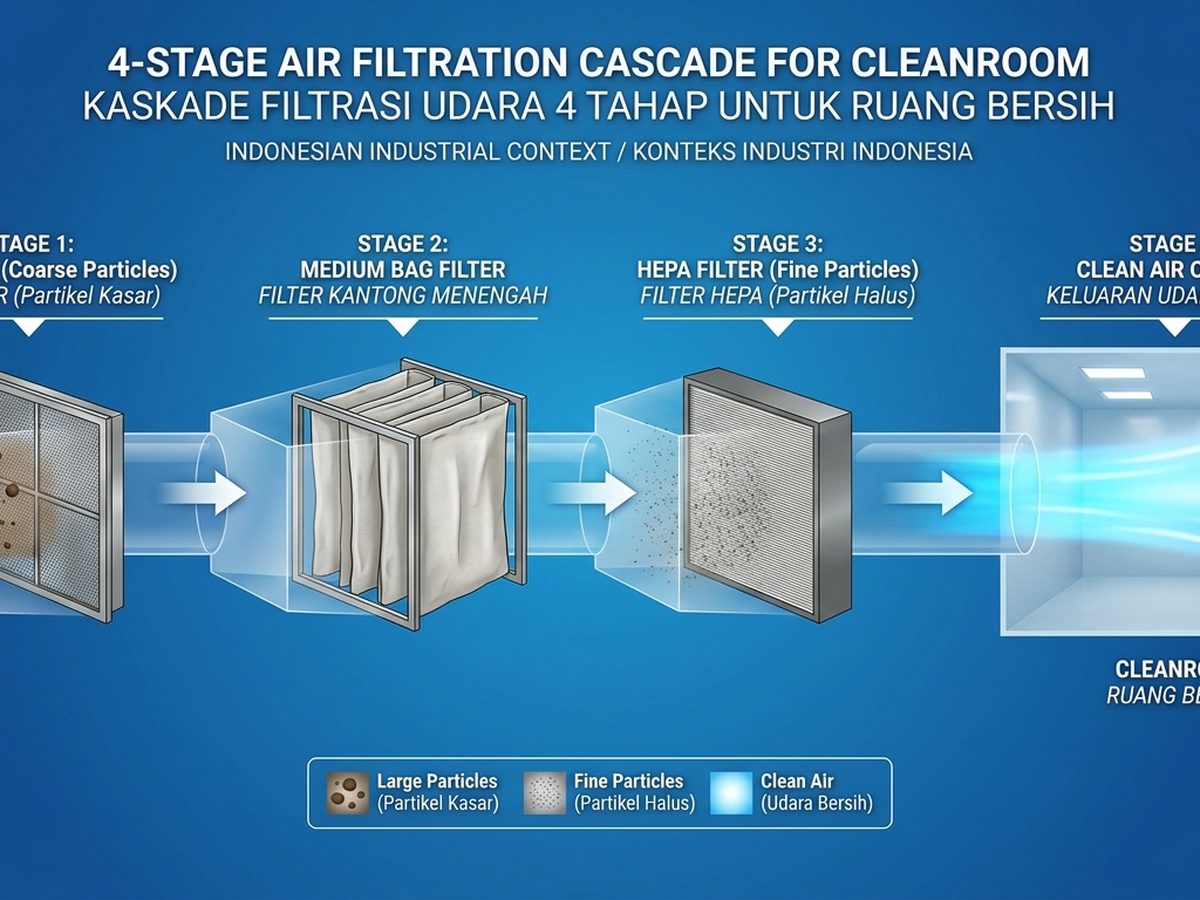

Prinsip kerja FFU relatif sederhana: udara di dalam plenum (ruang antara plafon struktural dan plafon cleanroom) dihisap oleh kipas FFU, didorong melalui filter HEPA/ULPA, dan disuplai ke ruangan sebagai aliran udara bersih. Udara kemudian turun secara laminar (searah dan seragam) menuju lantai, mendorong kontaminan ke bawah, lalu keluar melalui grille return di dinding atau lantai yang ditinggikan.
Siklus ini berulang terus-menerus, menciptakan air changes per hour (ACH) yang tinggi. Untuk ISO Class 5, ACH yang dibutuhkan bisa mencapai 240–600, bergantung pada desain dan aplikasi. Semakin banyak FFU yang dipasang, semakin tinggi ACH yang bisa dicapai — dan semakin bersih ruangan tersebut.
FFU juga bisa dikonfigurasi dalam berbagai pola. Untuk cleanroom full-laminar, FFU dipasang menutupi hampir seluruh plafon (cakupan 80–100%). Untuk cleanroom partial-laminar, FFU hanya dipasang di atas zona kritis seperti workstation, conveyor, atau area pengisian produk. Konfigurasi partial lebih hemat biaya tapi hanya efektif jika aliran udara dari FFU tidak terganggu oleh obstruksi di bawahnya.
Jenis-Jenis Fan Filter Unit
Berdasarkan Dimensi
FFU tersedia dalam beberapa ukuran standar yang mengikuti grid plafon cleanroom. Ukuran paling umum adalah 2×2 kaki (610×610 mm), 2×4 kaki (610×1220 mm), dan 4×4 kaki (1220×1220 mm). Ukuran 2×2 cocok untuk cleanroom kecil hingga menengah dengan kepadatan FFU tinggi. Ukuran 2×4 adalah yang paling populer karena memberikan keseimbangan antara cakupan area, biaya, dan kemudahan instalasi. Ukuran 4×4 biasanya digunakan untuk cleanroom besar dengan plafon tinggi, seperti hanggar aerospace atau pabrik otomotif.
Berdasarkan Jenis Motor
Ada tiga kategori utama: AC motor (teknologi lama, murah tapi boros listrik, kontrol kecepatan terbatas), DC motor (lebih efisien dari AC, kontrol kecepatan lebih baik), dan EC motor (paling efisien, kontrol presisi, monitoring digital). EC motor adalah standar de facto untuk instalasi baru karena penghematan energi jangka panjangnya signifikan — meskipun harga awalnya 40-60% lebih mahal dari motor AC.
Berdasarkan Kedalaman
FFU shallow-depth (200-250 mm) cocok untuk plafon dengan ruang plenum terbatas. FFU standard-depth (300-350 mm) adalah pilihan paling umum untuk instalasi baru. FFU deep-depth (400 mm ke atas) digunakan untuk aplikasi dengan filter ULPA tebal atau kebutuhan tekanan statis tinggi.
Spesifikasi Teknis yang Perlu Diperhatikan
Saat memilih FFU, ada beberapa parameter teknis kunci yang harus dievaluasi. Airflow rate: diukur dalam cubic feet per minute (CFM) atau cubic meter per hour (m³/h). FFU 2×4 standar biasanya menyuplai 500–1200 CFM. Untuk menentukan jumlah unit yang dibutuhkan, bagi total airflow yang diperlukan (berdasarkan ACH target) dengan airflow per unit.
Tekanan statis (static pressure): kemampuan FFU mengatasi resistansi dari filter dan ducting. FFU harus mampu menghasilkan tekanan statis minimal 150–250 Pa pada airflow nominal. Tekanan yang lebih tinggi dibutuhkan jika FFU dipasang dengan pre-filter tambahan atau saluran udara pendek.
Tingkat kebisingan (noise level): diukur dalam dBA pada jarak 1 meter dari unit. FFU modern dengan motor EC biasanya menghasilkan 48–55 dBA pada kecepatan penuh. Untuk ruangan dengan operator yang bekerja dekat FFU, targetkan di bawah 52 dBA. Noise bisa direduksi dengan menjalankan FFU pada kecepatan lebih rendah atau memilih model dengan insulasi akustik.
Konsumsi daya: FFU 2×4 dengan motor EC tipikal mengonsumsi 80–250 watt, bergantung pada kecepatan. Untuk cleanroom dengan 100 unit FFU beroperasi 24/7, selisih 50 watt per unit berarti selisih konsumsi listrik 43.800 kWh per tahun — setara sekitar Rp 65 juta per tahun pada tarif industri.
Cara Menghitung Kebutuhan FFU untuk Cleanroom
Menghitung jumlah FFU yang dibutuhkan melibatkan beberapa langkah. Pertama, tentukan target ACH berdasarkan klasifikasi ISO cleanroom Anda. ISO Class 8 membutuhkan minimal 20 ACH, ISO Class 7: 60 ACH, ISO Class 6: 150 ACH, ISO Class 5: 240 ACH. Angka ini adalah guideline — aplikasi spesifik bisa lebih tinggi.
Kedua, hitung volume ruangan: panjang x lebar x tinggi (dalam meter). Misalnya, cleanroom 10m x 8m x 2,7m = 216 m³. Ketiga, kalikan volume dengan target ACH untuk mendapat total airflow yang dibutuhkan per jam. Untuk target ISO Class 7 (60 ACH): 216 x 60 = 12.960 m³/h. Konversi ke CFM: 12.960 x 0,588 = 7.620 CFM.
Keempat, bagi total CFM dengan kapasitas per FFU. Jika menggunakan FFU 2×4 dengan kapasitas 800 CFM: 7.620 ÷ 800 = 9,5 ≈ 10 unit. Tambahkan 1–2 unit sebagai redundansi untuk toleransi beban filter dan variasi performa. Kelima, hitung cakupan plafon: 10 unit ukuran 2×4 (0,74 m² per unit) = 7,4 m² dari total plafon 80 m² = 9,25% cakupan. Ini cukup untuk ISO Class 7 partial-laminar. Untuk full-laminar ISO Class 5, cakupan 80–100% diperlukan.
Instalasi dan Integrasi FFU
FFU dipasang di grid plafon T-bar standar cleanroom. Prosesnya dimulai dari pemasangan grid sesuai tata letak yang direncanakan. Setiap FFU memiliki dimensi yang presisi untuk masuk ke grid tanpa celah. Gasket atau seal di sekeliling housing mencegah kebocoran udara dari plenum ke cleanroom — ini kritis karena kebocoran bisa mengkontaminasi zona bersih.
Untuk koneksi elektrikal, FFU modern menggunakan sistem daisy-chain atau quick-connect untuk memudahkan instalasi dan perawatan. Setiap unit biasanya membutuhkan satu koneksi daya 220V single-phase. Sistem kontrol bisa berupa kontrol individual di setiap unit, kontrol grup per zona, atau sistem manajemen gedung (BMS) terintegrasi.
Integrasi dengan sistem monitoring sangat direkomendasikan. Sensor tekanan diferensial memonitor kondisi filter, sensor airflow memastikan performa sesuai spesifikasi, dan sensor getaran mendeteksi masalah mekanis sebelum menjadi kegagalan besar. Data ini bisa diumpankan ke BMS untuk alerting otomatis dan pencatatan compliance.
Perawatan dan Penggantian Filter FFU
Perawatan FFU berfokus pada filter dan motor. Filter HEPA/ULPA perlu diganti ketika pressure drop mencapai 2x tekanan awal (biasanya setelah 12–36 bulan tergantung lingkungan). Tanda-tanda filter perlu diganti: airflow menurun meskipun motor di kecepatan maksimal, tekanan diferensial melebihi spesifikasi, atau hasil particle count mulai mendekati batas klasifikasi.
Penggantian filter dilakukan dari dalam cleanroom (akses bawah) atau dari plenum (akses atas), tergantung desain. Akses bawah lebih umum karena tidak memerlukan ruang plenum yang bisa dimasuki orang. Prosedurnya: matikan FFU, lepas panel penutup atau grid, tarik filter lama, pasang filter baru dengan gasket yang benar, lakukan tes kebocoran (DOP/PAO test), dan dokumentasikan.
Motor EC modern umumnya bebas perawatan untuk 40.000–60.000 jam operasi (5–7 tahun kontinu). Namun, pemeriksaan rutin setiap 6 bulan tetap diperlukan: cek getaran abnormal, bersihkan kipas dari debu, periksa koneksi elektrikal, dan kalibrasi sensor jika ada.
Efisiensi Energi dan Keberlanjutan
FFU berkontribusi signifikan terhadap konsumsi energi cleanroom — bisa mencapai 30–50% dari total listrik. Karena itu, pemilihan FFU yang efisien berdampak besar pada biaya operasional. Motor EC dengan kontrol kecepatan variabel adalah langkah pertama. Langkah kedua: gunakan kontrol berbasis tekanan yang otomatis meningkatkan kecepatan motor seiring filter tersumbat, bukan menjalankan FFU di kecepatan penuh terus-menerus.
Strategi hemat energi lainnya termasuk zonasi: hanya menjalankan FFU di area yang sedang digunakan. Untuk cleanroom yang tidak beroperasi 24/7, setel FFU ke mode standby (kecepatan rendah) di luar jam kerja untuk menjaga tekanan positif dan kebersihan baseline. Ini bisa menghemat 40–60% konsumsi listrik harian.
Beberapa FFU modern mendukung fitur IoT dengan monitoring cloud. Data real-time tentang konsumsi daya, performa filter, dan status operasional membantu manajer fasilitas mengoptimalkan jadwal penggantian filter dan mendeteksi anomali lebih awal.
Standar dan Sertifikasi FFU
FFU harus memenuhi beberapa standar untuk memastikan performa dan keamanan. Standar utama meliputi IEST-RP-CC036.1 (pengujian FFU), IEST-RP-CC001 (pengujian HEPA/ULPA), dan EN 1822 (klasifikasi filter Eropa). Sertifikasi CE dan UL untuk keamanan elektrikal juga wajib untuk instalasi di Indonesia.
Untuk aplikasi farmasi, FFU harus kompatibel dengan persyaratan GMP (Good Manufacturing Practice) dan CPOB. Ini termasuk material yang mudah dibersihkan, tidak ada celah yang bisa menjadi tempat akumulasi kontaminan, dan desain yang memungkinkan validasi pembersihan. Untuk aplikasi makanan dan minuman, material harus food-grade dan tahan terhadap prosedur sanitasi rutin.
Sertifikasi performa filter sangat kritis. Setiap HEPA/ULPA harus diuji individual (scan test) dan disertai sertifikat dari pabrik. Di lapangan, tes kebocoran in-situ menggunakan aerosol DOP atau PAO harus dilakukan setelah instalasi dan secara berkala (6–12 bulan) untuk memverifikasi integritas filter dan seal.
Kesalahan Umum dalam Pemilihan dan Penggunaan FFU
Kesalahan paling umum adalah memilih FFU berdasarkan harga terendah tanpa memperhitungkan biaya operasional jangka panjang. FFU murah dengan motor AC mungkin menghemat 40% di awal, tapi biaya listriknya bisa 2–3 kali lipat dalam 5 tahun. Selalu hitung TCO (Total Cost of Ownership), bukan hanya harga beli.
Kesalahan kedua: mengabaikan tekanan statis sistem. FFU harus mampu mengatasi tekanan dari filter, pre-filter, dan fitting. Jika tekanan statis melebihi kemampuan FFU, airflow akan turun drastis dan ACH target tidak tercapai. Selalu minta kurva performa (fan curve) dari produsen dan cocokkan dengan perhitungan tekanan sistem Anda.
Kesalahan ketiga: tidak menyediakan akses servis yang memadai. FFU yang dipasang tanpa ruang yang cukup untuk penggantian filter akan menyulitkan perawatan. Pastikan ada clearance minimal 60 cm dari sisi akses filter, baik dari bawah (tangga/platform) maupun dari atas (plenum walkable).
FAQ tentang Fan Filter Unit
Apa perbedaan FFU dengan AHU konvensional?
FFU adalah unit desentralisasi yang dipasang langsung di plafon cleanroom, sementara AHU adalah sistem sentral yang mendistribusikan udara melalui ducting. FFU memberikan fleksibilitas zonasi yang lebih baik, instalasi lebih sederhana (tidak perlu ducting ekstensif), dan kontrol independen per zona. AHU lebih cocok untuk gedung besar dengan banyak ruangan yang membutuhkan parameter suhu dan kelembaban seragam.
Berapa lama filter HEPA dalam FFU bertahan?
Umur filter HEPA dalam FFU tipikal adalah 12–36 bulan, tergantung pada kebersihan lingkungan, keberadaan pre-filter, dan jam operasi. Di lingkungan bersih dengan pre-filter G4 yang diganti rutin, HEPA bisa bertahan 2–3 tahun. Di lingkungan berdebu tanpa pre-filter, umur bisa kurang dari 12 bulan.
Apakah FFU bisa digunakan untuk cleanroom yang sudah ada?
Ya, FFU bisa diretrofit ke cleanroom eksisting asalkan struktur plafon mampu menopang bobot unit (FFU 2×4 sekitar 25–35 kg) dan ada ruang plenum yang cukup. Retrofit biasanya melibatkan pemasangan grid T-bar baru atau modifikasi grid eksisting. Konsultasikan dengan kontraktor cleanroom untuk assessment struktural sebelum memulai.
Berapa biaya listrik operasional FFU per bulan?
Untuk FFU 2×4 dengan motor EC 150 watt yang beroperasi 24/7, konsumsi listrik sekitar 108 kWh per bulan. Dengan tarif listrik industri Rp 1.500/kWh, biaya sekitar Rp 162.000 per unit per bulan. Untuk cleanroom dengan 20 unit, totalnya sekitar Rp 3,24 juta per bulan. Bandingkan dengan motor AC 250 watt yang akan menghabiskan sekitar Rp 5,4 juta per bulan — selisih Rp 2,16 juta per bulan atau Rp 25,9 juta per tahun.
Kesimpulan
Fan Filter Unit adalah investasi jangka panjang yang menentukan performa dan biaya operasional cleanroom Anda. Mulai dari pemilihan jenis motor, ukuran unit, hingga perhitungan jumlah yang tepat — setiap keputusan berdampak pada kualitas udara, konsumsi energi, dan kemudahan perawatan. Luangkan waktu untuk menghitung kebutuhan dengan benar, pilih motor EC untuk efisiensi terbaik, dan pastikan akses servis yang memadai. Dengan perencanaan yang matang, FFU akan menjadi tulang punggung sistem cleanroom yang andal dan ekonomis selama bertahun-tahun.
